額定規格（基本型/分割接觸型/維持接觸型）

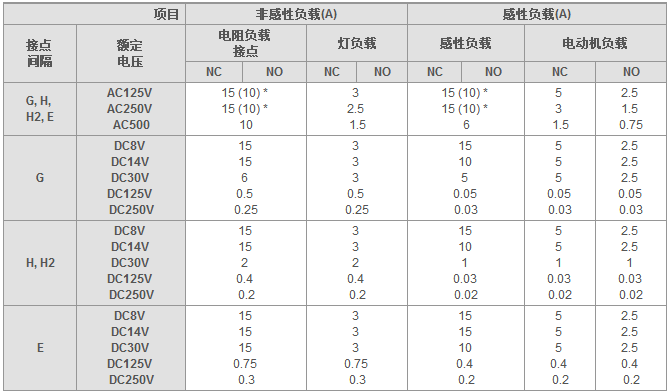

Z-15 （微小負載用和觸須型除外）

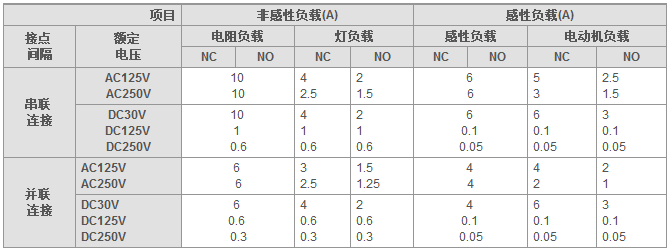

Z-01H

* 括號中的數字適用于Z-15HW52、Z-15HW78(-B)和Z-15H2(-B) 型號，它們的AC額定規格僅包括125和250V。

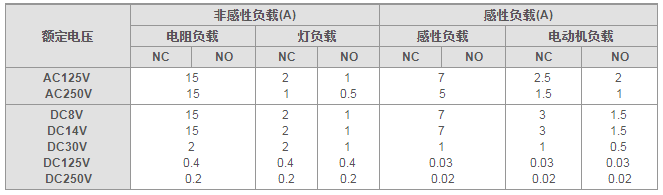

Z-15 （觸須型）

注1. 上面的數值表示穩定電流。

2. 所謂感性負載，就是功率因數0.4以上(AC)、時間常數7ms以下(DC)的負載。

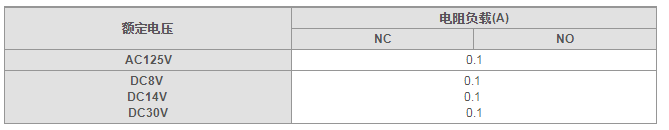

Z-10F

3. 所謂燈負載，就是有10倍的浪涌電流的負載。

4. 所謂電動機負載，就是有6倍的浪涌電流的負載。

5. 反向動作擺桿型的額定規格在常閉和常開時相反。

6. 塑封端子型，交流額定規格只有125、250V。

7. 額定規格在以下的條件下試驗測得：

（1）環境溫度：20±2°C

（2）環境濕度：65±5%RH

（3）操作頻率：20次/分

請在以下范圍內使用。

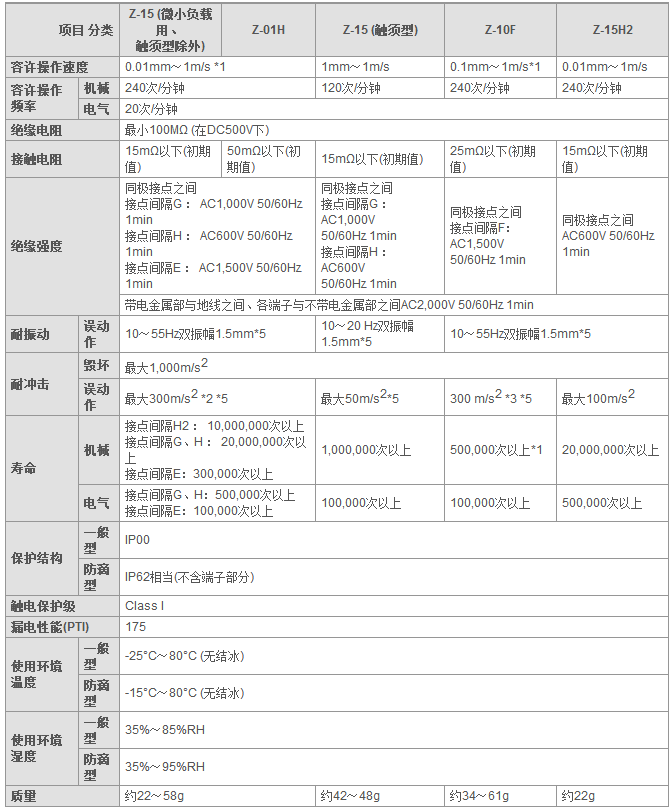

特性

*1. 柱塞型的情況。（擺桿型為柱塞部分的數值）（其他型號請另外垂詢）

*2. Z-15G針狀柱塞型的情況。

*3. Z-10FY-B的數值。

*4. 針狀柱塞型的情況。針狀柱塞型以外為10,000,000次以上。

*5. 誤動作在1ms以內。

接點規格
